輸出紋波噪聲在設計電源電路中起著重要的作用，但究竟取多少合適?如果要求放寬了，紋波噪聲過大，電路不能正常工作，還需時間調試修改;如果要求高了，自然濾波器的成本就會上升，而且極有可能變成是“殺雞用牛刀”式的過度設計?？催^(guò)小編分享的本文之后，相信這個問題就不會再困擾你了。

  下面根據一些常規的應用，推薦一些能容忍紋波噪聲的值，可做一些參考。

  (1)普通的數字I/O隔離：電源的紋波噪聲容限比較大，100mV左右都沒問題;

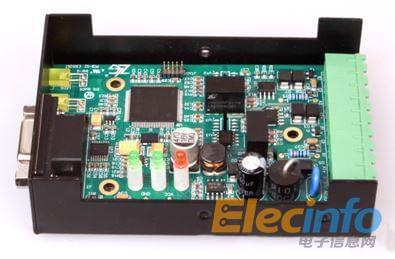

圖1 IO隔離

 (2)繼電器輸出、光耦輸出的電源隔離：跟數字I/O類似，可容忍達100mV的紋波噪聲;

　(3)工業通訊端口的供電：像RS-232、RS-485、CAN等總線型的電源隔離，本身是數字信號，想RS-485、CAN還是差分形式傳輸，對電源的紋波噪聲不那么敏感，電源的紋波噪聲一般控制在75mV左右即可;

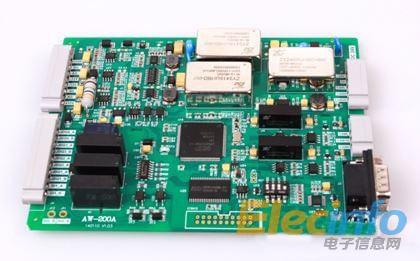

圖2 工業通訊電源隔離

　(4)后級帶線性調整器電源電路：類似于致遠電子生產的LM7805的線性調整器，內部帶負反饋系統，對電源的紋波噪聲有一定的衰減能力，故后級帶線性調整器的電源電路，紋波噪聲控制在75mV左右一般能滿足要求;

 (5)低速、低精度的數據采集系統：對精度和速度要求不高，紋波噪聲控制在50mV一般都能滿足數據采集的需求;

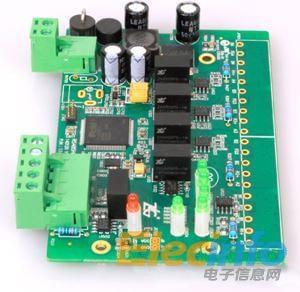

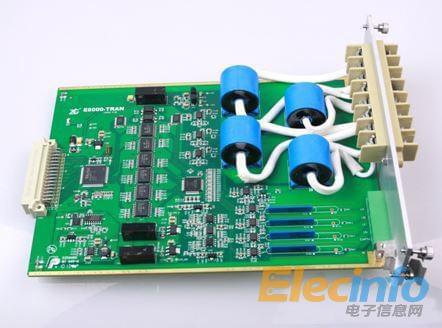

圖3 低速數據采集

　(6)給低壓CPU供電的電源：像類似于1.2V、0.8V的CPU供電系統，對電源的紋波噪聲比較敏感，紋波噪聲大時容易影響CPU的正常工作，甚至燒壞CPU，一般要求控制在30mV以內;

　(7)高速、高精度數據采集系統：對精度和速度都有較高要求，對電源的紋波噪聲及其敏感，除要求電源的紋波噪聲小外，還需選用一些高精度、共模和電源抑制比大的運放來配合，電源的紋波噪聲一般都需控制在10mV以內。
