UN38.3認(rèn)證是針對鋰電池航空運(yùn)輸?shù)囊?guī)范要求，作為微測檢測做的比較多的項(xiàng)目，工程師會按照相應(yīng)的標(biāo)準(zhǔn)要求對電池進(jìn)行各項(xiàng)的測試，那鋰電池UN38.3認(rèn)證到底需要測試那些項(xiàng)目呢？微測檢測給大家詳細(xì)介紹一下。

1、高度摸擬；在壓力≤11.6kPa，溫度20±5℃的條件下，存放6h以上

2、高低溫循環(huán)；在75±2℃和-40±2℃的條件下，進(jìn)行高低溫沖擊試驗(yàn)，在極限溫度中存放時(shí)間≥6h，高低溫轉(zhuǎn)換時(shí)間≤30min(即降溫速率<=4℃/分鐘），沖擊10次，然后室溫（20±5℃）存放24 h，試驗(yàn)總時(shí)間至少一周。

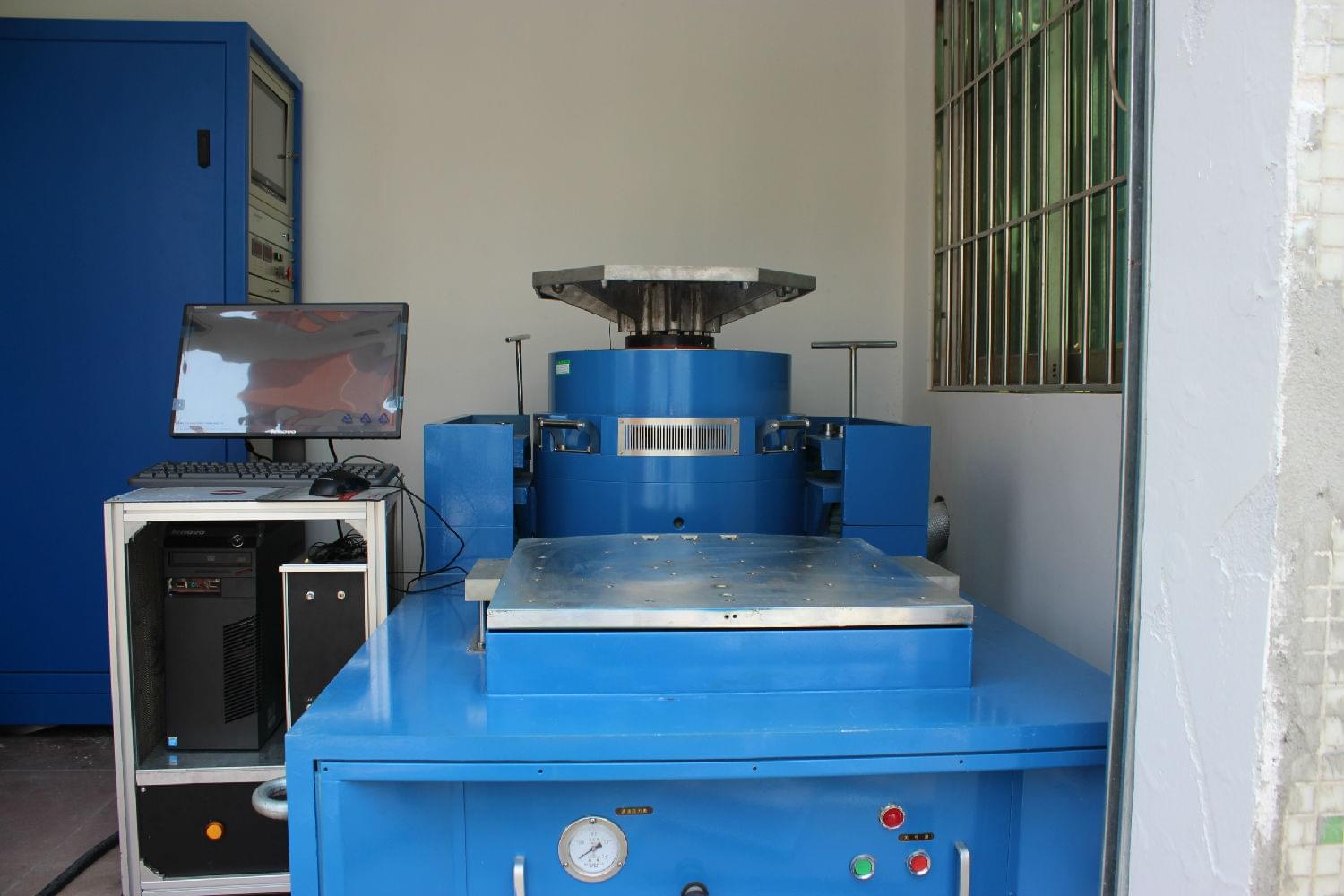

3、振動試驗(yàn)；15min內(nèi)從7Hz至200Hz完成一次往復(fù)對數(shù)掃頻正弦振動，3h內(nèi)完成三維方向振動12次。

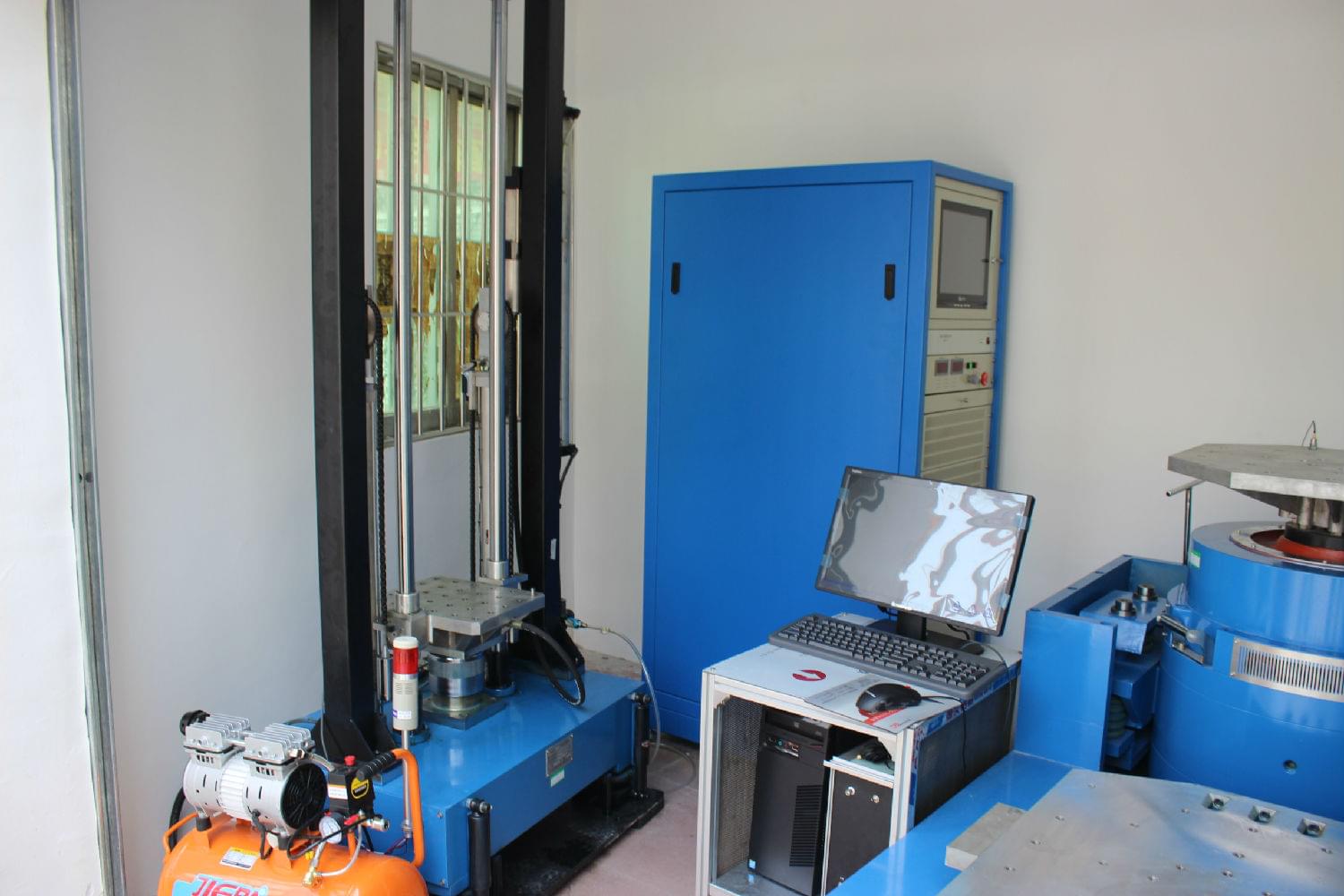

4、沖擊試驗(yàn)；加速度150gn、6ms或加速度50gn、11ms半正弦沖擊，每個(gè)安裝方向進(jìn)行3次，總共18次。

5、55℃外短路；在55±2℃、外電阻＜0.1Ω條件下短路,短路時(shí)間持續(xù)到電池溫度回到55±2℃后1h，觀察6 h。

6、重物沖擊（撞擊）試驗(yàn)；9.1kg重物自61±62.5px高處落于放有15.8mm圓棒的電池上，檢測電池表面溫度，觀察6 h。每次撞擊都要用新的試樣。

7、過充電試驗(yàn)；在2倍的最大連續(xù)充電電流和2倍的最大充電電壓條件下，對電池過充24h，觀察7天。

8、強(qiáng)制放電；電池串聯(lián)12V直流電源，以最大放電電流強(qiáng)制放電，觀察7天。

9、1.2m跌落；包裝好的鋰電池在20±5℃條件下，從1200mm（電池最低點(diǎn)）跌落至18-20mm厚的硬木板上(木板鋪在水泥地面上),從X、Y、Z正負(fù)六個(gè)方向，每個(gè)方向跌落1次。

------ 責(zé)任編輯：MTI Mark

 版權(quán)所有 http://www.mtitest.com (微測檢測)轉(zhuǎn)載請注明出處
