IEC61000-4-2（Electromagnetic compatibility-Testing and measurement techniques-Electrostatic discharge immunity test）是國際電工委員會所頒布的一個基礎性標準, 它適合于各種電氣與電子設備做靜電放電抗擾度（ESD）測試 ，IEC61000-4-2 對應國內標準是GB/T 17626.2。
  靜電放電抗擾度（簡稱ESD）測試方法有間接放電和直接放電兩種，其中直接放電又包含接觸放電和空氣放電。
  除非有特殊說明，靜電放電只施加在正常使用時人員可接觸到的受試設備的點和面，且以下情況除外（即以下情況不施加放電）
A. 維修時，最終用戶保養時才能觸及得到的點和面
B. 設備安裝固定后或按使用說明使用后不再能接觸到的點和面
C. 外殼為金屬的同軸連接器和多芯連接器可接觸到的點（只對外殼施加），
對于連接器外殼有無涂層，涂層是否絕緣的放電方式，可參考標準要求。
測試過程：
A. 單次放電的時間間隔至少為1s（初始放電可通過20次/s或以上放電重復頻率來進行試探的方法加以選擇）。
B. 放電時，靜電發生器的放電回路電纜與受試設備的距離至少保持0.2m。
C. 靜電發生器應保持與實施放電的表面垂直。
D. 空氣放電時，放電電極的原型放電頭應盡可能快地接近并觸及受試設備（不造成機械損壞）。每次放電之后，應將放電電極從受試設備一開。
E. 接觸放電時，放電電極的原型放電頭應觸及受試設備（不造成機械損壞）。每次放電之后，應將放電電極從受試設備一開。
F. 對于間接放電，在對水平耦合板放電時，放電應在水平方向?qū)ζ溥吘壥┘?nbsp;
，在距離受試設備每個單元中心點前面的0.1m處水平耦合板邊緣實施放電 ，放電電極應接觸水平耦合板的邊緣，放電電極的長軸應處在水平耦合板的平面，與其前面的邊緣垂直，應對受試設備的所有面施加放電
而在對垂直耦合板放電時，應對耦合板的一個垂直邊的中心施加放電 ，耦合板與被測物的距離應為0.1m，放電電極應接觸水平耦合板的邊緣，放電電極的長軸應處在水平耦合板的平面，與其前面的邊緣垂直，應對受試設備的所有面施加放電。
G. 不接地設備的試驗，為模擬單次靜電放電（空氣或接觸放電），在施加每個靜電放電脈沖前應消除受試設備上（或施加靜電放電點）的電荷，應使帶有470千歐泄放電阻的電纜，除了使用帶有泄放電阻的電纜外，還可以使用靜電刷，以及加速受試設備的電荷“自然”泄放到環境的空氣-離子發生器，如果設備能自然衰減或泄放放電電荷，則優先選用自然衰減或泄放，但連續放電的時間間隔應長于受試設備的電荷自然衰減所需要的時間。

下表為ESD試驗等級優先選擇范圍。測試時優先選擇接觸放電，不能使用接觸放電的場合則使用空氣放電。實驗需要滿足表中較低等級。


靜電放電發生器原理圖：


靜電放電發生器輸出電流的典型波形：

靜電放電發生器的放電電極示意圖：

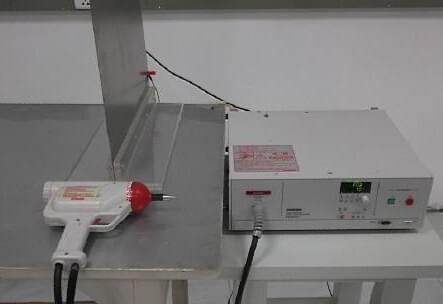

測試配置示意圖：

臺式設備試驗布置圖


          不接地臺式設備試驗布置圖

實驗結果判據：
