一、快充技術的興起

隨著信息技術的發展，特別是互聯網的發展，人們的日常生活越來越離不開手機平板等通訊終端類產品，且其屏幕越做越大, CPU也由原來的單核雙核發展到如今的八核十核, 而且還在加速向前發展, 這些變化都要求產品在在供電部分不得不做提高, 電池容量是否足夠多? 充電速度是否足夠快? 成了消費者關心的問題. 最直接有效的解決辦法無非有兩種: a. 直接使用大容量電池,  b. 使用快速充電技術.電池容量增大無疑要增加產品重量，這又不符合人們輕便的要求。于是快充技術QC2.0認證應運而生。

二、快充技術主要分類

OPPO VOOC：通過提高充電電流來實現快速充電的目的

USB 3.1 PD充電規范: USB PD根據可供電功率設定了10W, 18W,36W,60W,100W五級, 而USB Type-C連接器可支持100W（20V，5A）

高通Quick Charge 2.0：通過調整電壓和電流的方法來提高充電功率, 主要使用高通驍龍800系列芯片。

聯發科 Pump Express Plus: 通過調整電壓和電流的方法來提高充電功率, 主要使用聯發科MT6732,MT6595等芯片。

今天重點給大家介紹下高通QC2.0

1、什么是QC2.0快充技術?

QC2.0是高通在2014年推出的一種充電規范, 分Class A 和Class B:

A類:  5V, 9V, 12V

B類:  5V, 9V, 12V, 20V

充電電流則有1A提升到1.6A, 3A

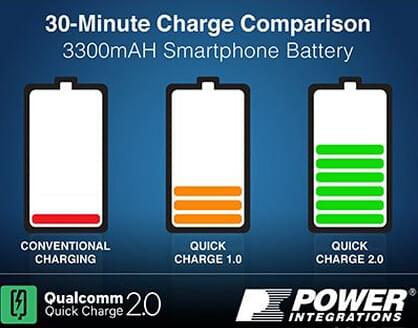

通過microUSB接口中間兩線（D+D-）上加載電壓來進行通訊, 前端有識別芯片對D+D-上的電壓進行識別, 高通Snapdragon 800系列芯片自動識別充電設備類型, 依據充電協議于設備握手, 使之獲得設備容許的安全最高充電電壓, 在保護充電設備的前提下快速充電充電電流限額的情況下增加輸出電壓, 如果檢測到設備不再Q(mào)C2.0協議范圍內, 則輸出調整到充電5V電壓模式下.目前,高通官網給出的數據是, 30分鐘可為3300mA的電池充入60%電量。

該技術優點是,不改變MicroUSB充電接口, 普通數據線就能滿足電壓電流要求。

2、QC2.0工作原理簡析

1. 主要器件組成: 高通驍龍800系列芯片+ 識別芯片(如CHY100, FP6600等)

原理簡圖如下:

電壓調整原理如下(以5V調整到9V為例)：

充電器默認為D+D-短接(通過MOS管實現), DCP(dedicated charger port)模式(5V輸出)

1) 如果手機端使用了QC2.0協議，HVDCP(high voltage dedicated charger port)進程啟動，在D+上加載0.325V的電壓維持超過1.25s

2) 快充充電器檢測到D+上電壓0.325V維持超過了1.25s，就斷開D+和D-的短接，D-上的電壓不再跟隨D+上的電壓0.325V變動，D-電壓開始下降；

3) 手機端檢測到D-上的電壓從0.325V開始下降維持1ms以上時，HVDCP讀取/sys/class/power_supply/usb/voltage_max的值，如果是9000000mV，就設置D+上的電壓為3.3V，D-上 的電壓為0.6V，否則設置D+為0.6V，D-為0V；

4) 充電器檢測到D+和D-上的電壓后，就調整充電器輸出電壓到9V。

以上，簡單講了QC2.0技術，那么使用了該技術的產品想必希望在產品上mark出快充圖標，如下圖所示：

如果要標記以上類型的快充圖標，必須要通過相關的要求，目前，UL與高通合作，推出了ULQC2.0認證，獲得了相關測試和評估后，方能在產品上標記快充圖標，也由此表明產品的可靠性能。（原文轉自：巴倫檢測）了解更多QC2.0認證資訊，請登陸微測官網：www.443au.com,或撥打免費咨詢熱線：400-666-1678！
